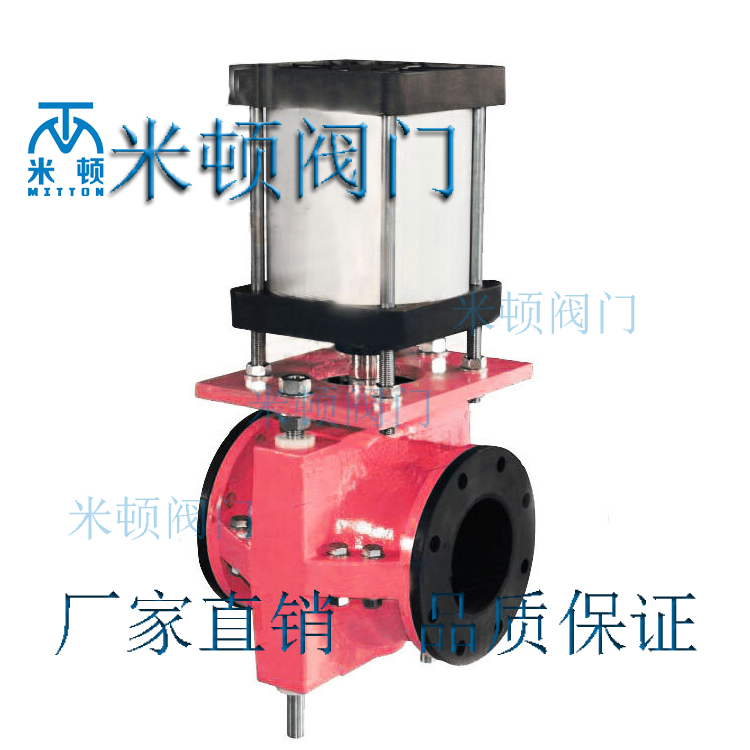

机械式气动管夹阀
机械式气动管夹阀概述：
MH641X-6L机械式气动管夹阀主要是通道流畅、耐磨、耐蚀和抗疲劳，无压力损失、无堵塞、无泄露，防水锤冲击，具有良好的化学和物理性能。内衬套易更换，维护成本低。适用介质：水泥、简仓、沙粒、矿物材料、石灰石， 土，泥灰土、砂浆、矿浆等
机械式气动管夹阀主要性能规范
|
适用温度
|
适用介质
|
注：此为本厂基型产品适用温度，如有不同要求请参阅前页进行选择。
|
|
≤85℃
|
矿浆、磨料、干温型粉尘类
|
机械式气动管夹阀主要零件的材料
|
名称
|
阀体
|
套管
|
阀杆
|
缸体
|
活塞
|
压杆
|
托架
|
|
材 料
|
铝合金
|
橡胶
|
铸铜、碳钢
|
碳钢
|
碳钢
|
铝合金
|
球墨铸铁
|
气动管夹阀主要外形尺寸和连接尺寸（mm）
|
公称通径
DN/mm |
公称压力
/MPa |
工作压力
/MPa |
L
|
L1
|
D
|
D1
|
Z-φd
|
H
|
A
|
重量
kg |
|
25
|
0.6
|
0.6
|
160
|
124
|
115
|
85
|
4-14
|
|
|
|
|
32
|
165
|
145
|
*140
|
100
|
4-18
|
|
|
|
||
|
40
|
190
|
157
|
*150
|
110
|
4-18
|
|
|
|
||
|
50
|
210
|
160
|
160
|
125
|
4-18
|
|
|
|
||
|
65
|
250
|
199
|
180
|
145
|
4-18
|
|
|
|
||
|
80
|
300
|
222
|
195
|
160
|
4-18
|
|
|
|
||
|
100
|
350
|
250
|
215
|
180
|
8-18
|
|
|
|
||
|
125
|
430
|
318
|
245
|
210
|
8-18
|
|
|
|
||
|
150
|
500
|
350
|
280
|
240
|
8-23
|
|
|
|
||
|
200
|
650
|
446
|
335
|
295
|
8-23
|
|
|
|
||
|
250
|
800
|
516
|
*392
|
350
|
12-23
|
|
1000
|
265
|
||
|
300
|
950
|
562
|
*445
|
400
|
12-23
|
|
1174
|
330
|
||
|
采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）
|
||||||||||
注：带*者法兰标准为GB4216（PN1.0MPa）
